OpenVPN代理

# 介绍

VPN(Virtual Private Network)直译就是虚拟专用通道。可用于提供给企业之间或者个人与公司之间安全数据传输的隧道。而OpenVPN就是用于建立虚拟专用通道的服务之一。 OpenVPN程序之间谁是客户端谁是服务端，取决于各自扮演的角色，客户端与服务端建立连接后，两端之间实际是平等的，A可以访问B，B也可以访问A，类似于一个组网。

# 特点

加密

使用OpenSSL库来提供数据和控制通道的加密。
提供可选的HMAC功能以提高连接的安全性。
OpenSSL支持硬件加速。

身份验证

允许使用预设的私钥、第三方证书、或者用户名/密码来进行身份验证。

网络

支持以TCP或UDP协议进行通信，默认是使用UDP协议。
IANA指定给OpenVPN的官方端口为1194。
服务端支持将一些网络配置信息"推送"到客户端，如IP地址、路由设置等。
支持IPv6。
提供了两种虚拟网络接口Tun/Tap驱动。可用于建立三层IP隧道，或者虚拟二层以太网，后者可以传送任何类型的二层以太网络数据。
传输的数据可通过LZO算法压缩。

安全

它在用户空间中运行，无须对内核及网络协议栈作修改，可以以非root用户来运行。
使用mlockall以防止敏感数据交换到磁盘。

可扩展性

使用脚本或第三方插件来进行功能的扩展。

# 工作机制

OpenVpn的技术核心是虚拟网卡，其次是SSL协议实现，SSL VPN工作在TCP协议的应用层。

点对点模式工作流程

服务端启动openvpn服务，服务程序创建一个虚拟网卡，同时监听1194端口。
客户端启动openvpn服务，同时指定服务端的远程地址进行连接。
客户端与服务端在连接的时候，会通过1194控制端口进行配置的协商，协商好后会连接成功。
连接成功后，两者就可以通过虚拟网卡配置的隧道IP地址，来进行互相通讯。
- 两者之间的数据交互，都是在数据通道上来做的，也就是虚拟网卡之间。
- 例如：一端连接另一端的SSH端口，这就是在数据通道上来做的。

# 部署

客户端和服务端都要安装OpenVPN。

Linux

# 安装EPEL源
yum install -y epel-release.noarch

# 安装OpenVPN、easy-rsa
# easy-rsa用于管理rsa秘钥，比直接用openssl操作秘钥更方便一些
yum install -y openvpn easy-rsa

1
2
3
4
5
6

Windows

从官网中下载Windows安装包进行安装(需要翻墙)：https://openvpn.net/community-downloads/

安装后编写配置文件，然后启动可执行文件即可。如果需要使用命令行，则需要将安装目录中的bin目录添加到环境变量。

# 命令参数

# 通用选项

# --config

--config file - 用于载入指定的配置文件。
如果--config参数是执行openvpn命令所使用的唯一参数，则--config也可以省略，例如：openvpn server.conf。

注意：

如果配置文件中存在两个相同的参数，则以最接近文件底部的参数为准。

如果配置文件和命令行中存在同一参数，则优先以命令行的参数为准。

# --proto

--proto [ udp | tcp-server | tcp-client ] - 用于指定监听端口的协议，默认udp。
如果服务端指定为tcp-server，则客户端的--remote参数就需要指定为tcp-client。

# --local

--local host - 设置用于绑定OpenVPN服务的网卡，可以指定为地址或者名称。
如果指定了，那么OpenVPN服务仅会绑定到指定的网卡上监听。如果没有指定，那么OpenVPN服务会绑定到所有的网卡上监听。

# --remote

--remote host [port] [proto] - 用于连接远程主机建立隧道。
远程地址可以是外网地址，同一局域网内也可以是内网地址，只要能够访问到对端即可。

host: 远程主机名称或者是IP地址

port: 远程主机使用的端口号，默认为1194

proto: 远程主机使用的协议，默认为UDP

# --port

--port port - 指定本地和远程机器绑定的TCP/UDP端口，默认1194。

# --lport

--lport port - 仅设定本地主机绑定的TCP/UDP端口。
本地和远程机器绑定的端口不同时，可以使用。

# --rport

--rport port - 仅设定远程主机绑定的TCP/UDP端口。
本地和远程机器绑定的端口不同时，可以使用。

# --dev

--dev tunX | tapX - 用于设置TUN/TAP虚拟网络设备。
X代表数字，如果省略了X，则表示使用动态设备编号从0开始。两端虚拟网络设备类型需要一致，不能混用。

# --ifconfig

--ifconfig l rn - 用于设置TUN/TAP适配器接口的参数。
l：l(local)表示本地VPN端点的IP地址。
rn：rn分两种情况使用，需要根据情况使用r(remote)或者n(netmask)。
- 如果是点对点模式下的TUN设备，则使用r(remote)表示远程VPN端点的IP地址。如：--ifconfig 10.200.0.1 10.200.0.2
- 如果是TAP设备或者是**--topology subnet的TUN设备**，则使用n(netmask)表示的是虚拟网段的子网掩码，如：--ifconfig 10.200.0.1 255.255.255.0

# --user

--user user - 在OpenVPN初始化完成后，改变所使用的系统用户的ID，通过将进程降级以提高安全性。

# --group

--group group - 与--user类似，将OpenVPN进程改变到由该选项指定的组运行。

# --genkey

--genkey - 用于生成一个共享加密的密钥文件，可以和--secret一起使用来指定秘钥文件名。

# --secret

--secret file [direction] - 在运行OpenVPN时指定，可启用静态秘钥加密模式(Static Key)。
file：需要指定一个由--genkey生成的密钥文件。
静态密钥加密模式：
- 抽出两个对称密钥 (默认)。
  - 在OpenVPN建立连接时，它会从密钥文件中取出两个对称密钥，一个用来加密，一个用来签署数据包的HMAC密钥。
  - HMAC是哈希运算消息验证码的缩写，在OpenVPN通信时会用到。发送方会用HMAC密钥和消息进行输入生成一个哈希值，然后再连同消息一起发送给接收方。接收方收到消息后，会对其进行签名摘要验证，用接收方本地的HMAC密钥带上收到的消息生成一个哈希值，然后判断该哈希值和传递过来的哈希值是否一致，如果发现不一致则会直接丢掉。
- 通过direction抽出二对非对称密钥。
  - 客户端的加密密钥、客户端的HMAC密钥、服务端的加密密钥、服务端的HMAC密钥。

# --verb

--verb n - 设置输出消息详细程度。
n：范围是 0-11 默认是1。

# --persist-[ tun | key ]

--persist-[ tun | key ] - persist-xxx表示重启OpenVPN时，保持原有的xxx。
persist-tun：如果指定了该参数，那么在通过SIGUSR1或者--ping-restart来重启OpenVPN时，不会重新打开新的TUN/TAP设备，直接使用原来的。
persist-key：如果指定了该参数，那么在通过SIGUSR1或者--ping-restart来重启OpenVPN时，不会重新读取key文件，直接使用缓存中的。

# --daemon

--daemon [progname] - 如果指定了该参数，那么OepnVPN在所有初始化完成之后，会变成一个后台运行的守护进程。
progname: 指定记录在日志文件中的来源条目的值，默认为openvpn。

# --log

--log file - 覆盖写日志，将指定文件原有的内容清空，然后再将输出日志信息写入到指定文件中。
使用该参数之后，屏幕将不会打印日志，而是写入到文件。

# --log-append

--log-append file - 追加写日志，将输出的日志信息追加到指定的文件尾部。
使用该参数之后，屏幕将不会打印日志，而是写入到文件。

# --route

--route network/IP [netmask] [gateway] [metric] - 会在建立连接之后添加指定路由项，它可以指定多个路由项。同时在TUN/TAP设备关闭之前，将会以逆序的方式自动删除这些添加的路由项。
netmask：子网掩码，默认是255.255.255.255。
gateway：网关地址，默认是ifconfig的第二个参数。
metric：路由度量值，默认是0。

network和getway还支持以下关键字：

vpn_gateway：代表远程VPN节点地址。

net_gateway：代表预先存在的默认网关地址。

remote_host：如果OpenVPN是运行在客户端模式下，并且没有定义Server模式，则它表示remote地址。

# --route-delay

--route-delay [n] [w] - 指定在建立完成连接之后、或者添加路由之前的延迟时间。
n：如果是0，则表示在完成连接之后立即添加路由。默认是在启用TUN/TAP设备和--up脚本被执行之后，且在降级权限之前添加路由。
w：在Windows上，在添加路由之前等待w秒。默认是为30秒。

# --mode

--mode m - 用于设置OpenVPN的模式。
p2p：点对点模式，OpenVPN的默认模式。
server：客户端/服务端模式，可执行多个客户端、便于扩展，但必须使用SLL/TLS。

# --server

--server network netmask ['nopool'] - 用于为VPN隧道指定分配的IP地址段和掩码，服务器会使用网段的第1个地址。
他是一个简化OpenVPN的Server模式配置的辅助指令，类似于宏。
例如：--server 10.200.0.0 255.255.255.0 同等于以下配置：

# --client

--client - 将OpenVPN配置为客户端模式。
它也是一个辅助指令，同等于pull和tls-client参数。

# --push

--push "option" - 用于服务端向客户端推送一个选项，选项的内容要放置在双引号内，同时可以使用方括号引用服务器配置的值。客户端必须指定--pull选项。
例如：push "route 10.200.0.0 255.255.255.0"、push "topology [topology]"。

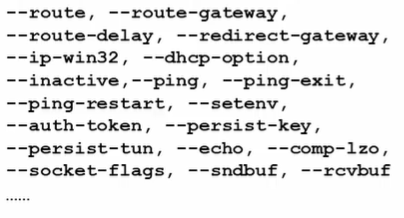

当前可被推送的选项有：

# --topology

--topology mode - 用于在tun模式下，配置虚拟地址的拓扑结构。
在tap模式下，该选项无意义，因为在tap模式下使用subnet拓扑。
可选的mode值：
- net30 - 默认的拓扑结构，但是比较老，会浪费IP地址，不推荐使用。
- p2p - 它只会为每个客户端分配一个地址，解决了net30的IP地址浪费的问题。但是不支持Windows客户端，不推荐使用。
- subnet (推荐) - 子网拓扑、地址分配由IP和网络掩码完成。subnet是推荐的拓扑结构，但不是默认值。
- Server和Client均使用且只使用一个IP地址，节省了大量的IP，且降低了配置的难度。

# --ifconfig-pool

--ifconfig-pool start-IP end-IP [netmask] - 该选项设置一个子网地址池，用于为连接的客户端动态分配地址，类似于DHCP服务器。
如果是net30或p2p拓扑下的TUN模式，则会为每个客户端分配一个/30的子网，主要是与Windows客户端协同工作。
如果是TAP模式或subnet拓扑下的TUN模式，则会为每个客户端分配单个地址，可选项netmask参数也将会被推送到客户端。

# --route-gateway

--route-gateway gw | 'dhcp' - 用于指定默认的网关。
如果指定了DHCP参数，则从OpenVPN服务器所在的网络中的DHCP中获取网关地址。

# TLS模式选项

# --ca

--ca file - 指定信任的CA的证书文件 (根证书或其子证书)。由该CA机构颁布的证书才会信任。
需要是pem格式的证书文件，可以包含多个CA的证书。

# --cert

--cert file - 指定本机的证书文件。该文件是由CA签名颁发的证书，该文件包含本机的公共秘钥、颁发机构的信息、证书的有效期、用途等信息。

# --key

--key file - 指定本机的私有秘钥文件。

# --dh

--dh file - 指定dh参数文件，VPN服务端节点需要指定。
dh秘钥交换协议，就是现有的公共秘钥加密使用的协议。该参数文件就是dh协议所用到的参数文件，它可以让双方在缺乏对端私有信息的前提下，通过公共的不安全的网络，双方协商生成一个共享的密钥，该密钥用于后续的通信中，使用对称性加密来加密通信的数据。
该参数文件并非安全敏感的，被第三方拿到也没有关系，只要保证每个通信的机器上有该dh参数文件即可。

# --tls-[ server|client ]

--tls-server - 启用TLS模式，并且在TLS会话过程中将当前主机充当Server或Client角色。默认为tls-server。

# 对端状态检测与处理选项

# --ping

--ping n - 如果在n秒内没有数据包发送，那么就在控制通道上ping远程主机。

# --ping-exit

--ping-exit n - 和ping一起使用。如果在n秒之后，没有从远程主机收到ping或者其他数据包，那么关闭OpenVPN服务器。

# --ping-restart

--ping-restart n - 和ping一起使用。如果在n秒之后，没有从远程主机收到ping或者其他数据包，那么OpenVPN服务器将会通过SIGUSR1信号来重启OpenVPN服务器。

# --ping-timer-rem

--ping-timer-rem - 如果有远程地址，那么就运行ping-exit/ping-restart定时器。

# --keepalive

--keepalive n m - 类似于ping的功能，会在连接上时发送类似ping的信息，以便发现某一段断开。
n：表示间隔，每隔多少秒ping一次。
m：表示如果ping之后多少秒没有收到回应，则表示对方已断开。

# 配置文件格式

# 格式

配置文件中的选项没有"--"。
配置文件可嵌套。
行首的"#"或";"字符表示注释行。
包含空格的参数，要用双引号或单引号包裹。
非单引号的反斜杠""会被当做Shell的转义字符。
Windows系统中，使用双斜线来表示路径名。

# 例子

# 命令行写法
openvpn --ifconfig 10.200.0.1 10.200.0.2 --dev tun --secret secret.key

# 转化为配置文件写法
ifconfig 10.200.0.1 10.200.0.2
dev tun
secret secret.key

# 用配置文件启动OpenVPN
openvpn server.conf

1
2
3
4
5
6
7
8
9
10

# 点对点配置

# 介绍

点对点VPN就是在同一时刻，只能有一个客户端可以连接VPN服务器。

它的优点是配置简单容易，不需要证书、公钥基础设施等。缺点是无前向保密，始终使用一个密钥，且密钥是以明文的形式存储在每个VPN节点上的。

# 实验环境

OpenVPN服务端：192.168.10.4/24
OpenVPN客户端：192.168.10.11/24
隧道两端的IP地址规划为：
- Server: 10.200.0.1
- Client: 10.200.0.2

# 实现方法

服务端

openvpn --ifconfig [自己的隧道地址] [对端的隧道地址] --dev [虚拟接口模式]
- 执行后OpenVPN会创建一个虚拟网卡，用于建立安全隧道。
- 同时会监听本机的1194端口，使对端能够通过物理地址连接本机。
例如：openvpn --ifconfig 10.200.0.1 10.200.0.2 --dev tun

客户端

openvpn --ifconfig [自己的隧道地址] [对端的隧道地址] --dev [虚拟接口模式] --remote [对端网络的物理地址]
- 指定remote可以远程连接到服务端，建立两端之间的隧道连接。
例如：openvpn --ifconfig 10.200.0.2 10.200.0.1 --dev tun --remote 192.168.10.4

# 静态秘钥模式

# 介绍

如果OpenVPN不使用任何加密方式，数据通道的数据传输都将使用明文，有受到中间人攻击的风险。

常见的解决方案有：

静态秘钥(Static key)
- 优点：不需要证书和CA，配置简单。
- 缺点：密钥的分发与管理成本高。没有前向保密功能，只要有一台主机的秘钥泄露，那么之前或之后的传输的内容，都可能会泄露。
TLS秘钥协商(TLS-negotiated key)

# 实现方法

生成静态秘钥文件。
- openvpn --genkey --secret [密钥文件保存路径]
- 例如：openvpn --genkey --secret secret.key
将该秘钥文件分发到各端，建议使用SCP或STFP等方式，传输方式尽量做到安全。
客户端和服务端启动时通过**--secret**参数指定秘钥即可。
- 服务端：openvpn --ifconfig 10.200.0.1 10.200.0.2 --dev tun --secret secret.key
- 客户端：openvpn --ifconfig 10.200.0.2 10.200.0.1 --dev tun --remote 192.168.10.4 --secret secret.key

# 站点到站点配置

# 介绍

如果两个局域网之间需要通信，我们可以在各局域网中都安装一台VPN服务器。然后将两台VPN通过点对点的方式连接起来。

# 实验环境

# 实现方法

# 1. Linux配置IP转发(路由)功能

# 临时启用
echo 1 > /proc/sys/net/ipv4/ip_forward

# 永久启用
echo "net.ipv4.ip_forward=1" >> /etc/sysctl.conf
sysctl -p

# 检查是否启用，1表示打开，0表示关闭
cat /proc/sys/net/ipv4/ip_forward

1
2
3
4
5
6
7
8
9

# 2. 配置路由

我们需要告诉各主机这两个局域网是如何路由，然后不同局域网之间的各主机才能正常的通信。

如果VPN1没有配置路由，则发送数据包时由于找不到VPN2(172.16.12.0/24)相关的路由，于是就会走默认路由导致发送失败。
如果VPN1配置了路由，但VPN2没有配置路由，则VPN1局域网内的主机发送ping请求包到VPN2局域网的主机时，由于VPN2的路由表中没有VPN1的路由，VPN2就会把响应发给默认网关，因而导致响应包丢失，无法正常通信。
默认网关可以通过route -n命令查看路由表得知，路由表中Destination为0.0.0.0的就是默认路由。在路由表中如果没有明确的目标方，则都会转发到默认网关。

# 手动配置静态路由

添加静态路由：route add -net [目标网段] gw [本机网关地址]
- 例如：route add -net 172.16.11.0/24 gw 10.200.0.1，告诉主机让目标IP属于172.16.11.0/24的数据包，都走10.200.0.1网关发出。
删除静态路由：route del -net [目标网段]

# OpenVPN配置路由 (推荐)

OpenVPN的配置文件中添加route参数，让OpenVPN自动添加路由。
VPN1：route 172.16.12.0 255.255.255.0
VPN2：route 172.16.11.0 255.255.255.0

# 3. 编写VPN服务端配置文件

VPN1服务器配置文件

cat>/etc/openvpn/server/server.conf<<EOF
dev tun
proto udp
local 192.168.1.231
lport 1194
remote 192.168.1.232
rport 1194
route 172.16.12.0 255.255.255.0

secret /etc/openvpn/secret.key
ifconfig 10.200.0.1 10.200.0.2

user nobody
group nobody

persist-tun
persist-key
keepalive 10 60
ping-timer-rem

verb 3

EOF

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

VPN2服务器配置文件

cat>/etc/openvpn/server/server.conf<<EOF
dev tun
proto udp
local 192.168.1.232
lport 1194
remote 192.168.1.231
rport 1194
route 172.16.11.0 255.255.255.0

secret /etc/openvpn/secret.key
ifconfig 10.200.0.2 10.200.0.1

user nobody
group nobody

persist-tun
persist-key
keepalive 10 60
ping-timer-rem

verb 3

EOF

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

# 4. 两台VPN服务器都启动OpenVPN

openvpn --config /etc/openvpn/server/server.conf

# TLS秘钥协商模式

# TLS模式介绍

TLS(Transport Layer Security) 传输层安全协议，它是OpenVPN的两种加密模式之一。OpenVPN在控制通道初始化TLS会话，交换动态密钥和HMAC密钥，并通过这些密钥对数据通道进行加密。

OpenVPN需要使用证书来实现TLS，每个OpenVPN节点需要有自己和CA的证书。握手协商时，节点会将自己证书发送给对端，然后通过CA证书检查对端发送过来的证书。

在通讯双方相互检查成功之后，TLS自动协商就完成了，两个OpenVPN节点就会生成一个临时会话Key用于加密数据，且在之后的通讯中，也会定期更换临时会话Key加密数据。

# PKI介绍

PKI(Public Key Infrastructure)即公钥基础设施，它一般指证书颁发机构CA、数字证书、证书吊销列表CRL、使用PKI的程序与服务、证书和CA的管理工具、其他辅助组件。

PKI用于提高通信、应用程序和商业交易安全性的基于安全的工具、技术、流程和规范，它能够提供保密性、完整性、真实性、不可否认性。

# 证书颁发机构(CA)

Root CA的主要功能是给自己签发自签名证书、验证证书请求者的身份、向用户或计算机等颁发证书、管理证书吊销列表，建议CA服务器、与其他服务器分开，提高安全性。

常用的CA软件：OpenSSL、EasyRSA(封装了OpenSSL的命令，使管理更简单)。

# 通过easy-rsa构建PKI

# 安装easy-rsa命令
yum install -y easy-rsa
ln -s /usr/share/easy-rsa/3/easyrsa /usr/bin/easyrsa

# 创建并切换到CA目录
mkdir -p /etc/openvpn/ca && cd /etc/openvpn/ca

# 初始化PKI目录
easyrsa init-pki

# 构建CA，按照提示输入信息即可
# Enter New CA Key Passphras：输入CA的密码
# Common Name：指定CA机构名称，默认是Easy-RSA CA
easyrsa build-ca

# 查看CA证书信息
openssl x509 -text -in pki/ca.crt

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

# CA PKI目录结构

# VPN服务端/客户端申请证书

# 申请流程

在VPN服务器生成一个密钥对 (私有秘钥、公共密钥)。
VPN服务器将它的公共密钥发送给CA服务器。
CA服务器将VPN1发送过来的公共密钥，加上一些用CA服务器私有密钥加密的额外的信息(签名操作)，最终生成VPN1的证书。
然后CA服务器将CA证书和VPN的证书发送给VPN。

# 申请操作

VPN服务器

# 安装easy-rsa命令
yum install -y easy-rsa
ln -s /usr/share/easy-rsa/3/easyrsa /usr/bin/easyrsa

# 创建并切换到Cert目录
mkdir -p /etc/openvpn/cert && cd /etc/openvpn/cert

# 初始化PKI目录
easyrsa init-pki

# 生成密钥对：easyrsa gen-req [证书名称]，然后按照提示输入信息
# Enter PEM pass phrase：输入PEM的密码
# Common Name：指定证书名称
easyrsa gen-req vpn

# 生成之后密钥对位置
# 私钥./pki/private/[证书名称].key
# 公钥./pki/reqs/[证书名称].req

# 发送公钥到CA服务器，各种方式都行，只要能发送给CA服务器
# 如果是VPN服务器和CA服务器是一台主机，则不发送即可
scp pki/reqs/vpn.req root@192.168.10.11:/tmp/vpn.req

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

CA服务器

# 切换到ca目录
cd /etc/openvpn/ca

# 将申请者的公钥文件导入到PKI的reqs目录中，easyrsa import-req [文件路径] [基本名称]
# 会将公钥文件以基本名称为文件名称名，导入到PKI目录中的reqs目录中，该基本名称会用于后续证书的辨识名称、公共名称，可以填上申请者名称
# 如果申请者主机和CA服务器是一台主机，则可以跳过这步
easyrsa import-req /tmp/vpn.req vpn

# 对公钥进行签名生成证书文件，easyrsa sign-req [证书用途] [基本名称]，如果公钥设置了密码，会要求输入一次密码
# 证书用途包括client、server、serverClient、ca
# 基本名称指在reqs目录下的公钥文件的文件名
easyrsa sign-req server vpn

# 生成的证书文件位置
# ./pki/issued/[基本名称].crt

# 发送CA证书和签发的证书到申请者主机，各种方式都行，只要能发回去就行
# 如果是VPN服务器和CA服务器是一台主机
scp /etc/openvpn/ca/pki/issued/vpn.crt /etc/openvpn/ca/pki/ca.crt root@192.168.10.21:/tmp/

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

# VPN服务端生成dh参数文件

# 切换到证书目录
cd /etc/openvpn/ca

# 生成dh参数文件
easyrsa gen-dh

# 生成的dh文件位置
# ./pki/dh.pem

1
2
3
4
5
6
7
8

# 客户端到服务端配置

# 实现方法

各端上面要有密钥、证书等文件。

创建配置文件。

server服务端配置文件

cat>/etc/openvpn/server/server.conf<<EOF
dev tun
proto udp
port 1194

server 10.200.0.0 255.255.255.0
topology subnet

user nobody
group nobody

persist-key
persist-tun
keepalive 10 60

ca /etc/openvpn/cert/ca.crt
cert /etc/openvpn/cert/vpn01.crt
key /etc/openvpn/cert/pki/private/vpn01.key
dh /etc/openvpn/cert/pki/dh.pem

EOF

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

client客户端配置文件

cat>/etc/openvpn/client/client.conf<<EOF
client
dev tun
proto udp
remote 192.168.10.11
port 1194

ca /etc/openvpn/cert/ca.crt
cert /etc/openvpn/cert/vpn02.crt
key /etc/openvpn/cert/pki/private/vpn02.key

EOF

1
2
3
4
5
6
7
8
9
10
11
12

最后运行OpenVPN服务端，然后再运行客户端即可。

# 访问VPN后面资源方法

# 服务端充当路由配置

# 介绍

客户端访问服务端后面的资源，要通过服务端，也就是访问资源内网段要配置路由到服务端。
服务器端和客户端都需要知道各个网络如何走，我们可以直接通过OpenVPN的push参数告诉客户端如何走。

# 实验环境

# 实现方法

服务器配置IP转发(路由)功能。

# 临时启用
echo 1 > /proc/sys/net/ipv4/ip_forward

# 永久启用
echo "net.ipv4.ip_forward=1" >> /etc/sysctl.conf
sysctl -p

# 检查是否启用，1表示打开，0表示关闭
cat /proc/sys/net/ipv4/ip_forward

1
2
3
4
5
6
7
8
9

配置文件配置路由。

server服务端配置文件

dev tun
proto udp
port 1194

server 10.200.0.0 255.255.255.0
topology subnet

# 告诉服务端主机请求172.16.50.0网段走route1
route 172.16.50.0 255.255.255.0 192.168.1.235

# 告诉客户端主机请求172.16.50.0网段走VPN1
push "route 172.16.50.0 255.255.255.0"


user nobody
group nobody

persist-key
persist-tun
keepalive 10 60

ca /etc/openvpn/cert/ca.crt
cert /etc/openvpn/cert/vpn01.crt
key /etc/openvpn/cert/pki/private/vpn01.key
dh /etc/openvpn/cert/pki/dh.pem

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

client客户端配置文件

dev tun
proto udp
remote 192.168.10.11
port 1194

persist-key
persist-tun
keepalive 10 60

ca /etc/openvpn/cert/ca.crt
cert /etc/openvpn/cert/vpn02.crt
key /etc/openvpn/cert/pki/private/vpn02.key

1
2
3
4
5
6
7
8
9
10
11
12

# 服务端NAT配置

# 介绍

NAT转发可以将客户端请求到后端业务主机的数据包，其源IP伪装成服务端网卡所使用的IP。OpenVPN服务端使用NAT功能，需要使用对iptables进行配置，开启NAT转发。

# 实验环境

# 实现方法

服务端操作

# 服务器配置IP转发(路由)功能
## 临时启用
echo 1 > /proc/sys/net/ipv4/ip_forward
## 永久启用
echo "net.ipv4.ip_forward=1" >> /etc/sysctl.conf
sysctl -p
## 检查是否启用，1表示打开，0表示关闭
cat /proc/sys/net/ipv4/ip_forward

# 添加目标网段的路由，让服务器知道目标网段该怎么走，可在OpenVPN配置中添加
# route add -net [目标网段] gw [本机网关地址]

# 使用iptables配置NAT转发
iptables -t nat -A POSTROUTING -s 10.200.0.0/24 -o ens32 -j MASQUERADE

# 服务端OpenVPN配置
cat>/etc/openvpn/server/server.conf<<EOF
dev tap
proto udp
port 1194

server 10.200.0.0 255.255.255.0
topology subnet
push "route 127.16.50.0 255.255.255.0"

user nobody
group nobody

persist-key
persist-tun
keepalive 10 60

ca /etc/openvpn/cert/ca.crt
cert /etc/openvpn/cert/vpn01.crt
key /etc/openvpn/cert/pki/private/vpn01.key
dh /etc/openvpn/cert/pki/dh.pem

EOF

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

客户端配置

dev tun
proto udp
remote 192.168.10.11
port 1194

persist-key
persist-tun
keepalive 10 60

ca /etc/openvpn/cert/ca.crt
cert /etc/openvpn/cert/vpn02.crt
key /etc/openvpn/cert/pki/private/vpn02.key

1
2
3
4
5
6
7
8
9
10
11
12

# 验证方法

客户端ping业务主机
后端业务主机通过抓包进行验证tcpdump -i [网卡名] icmp -n，如果业务主机抓到的包的源地址是VPN在网段中的地址，则表示NAT转发是正常的。

# 配置客户端密码认证

# 服务端

mkdir -p /etc/openvpn/auth

创建密码认证脚本。

cat>/etc/openvpn/auth/checkpsw.sh<<EOF
#!/bin/bash

# 密码文件位置
PASSFILE="/etc/openvpn/auth/password"
# 日志文件位置
LOG_FILE="/var/log/openvpn-password.log"
# 时间打印格式
TIME_STAMP=`date "+%Y-%m-%d %T"`

if [ ! -r "${PASSFILE}" ]; then
    echo "${TIME_STAMP}: Could not open password file \"${PASSFILE}\" for reading." >>  ${LOG_FILE}
    exit 1
fi

CORRECT_PASSWORD=`awk '!/^;/&&!/^#/&&$1=="'${username}'"{print $2;exit}' ${PASSFILE}`
if [ "${CORRECT_PASSWORD}" = "" ]; then
    echo "${TIME_STAMP}: User does not exist: username=\"${username}\", password=\"${password}\"." >> ${LOG_FILE}
    exit 1
fi

if [ "${password}" = "${CORRECT_PASSWORD}" ]; then
    echo "${TIME_STAMP}: Successful authentication: username=\"${username}\"." >> ${LOG_FILE}
    exit 0
fi

echo "${TIME_STAMP}: Incorrect password: username=\"${username}\", password=\"${password}\"." >> ${LOG_FILE}
exit 1

EOF


####################################################################
##### 也可以用MD5加密判断密码，然后密码文件中保存MD5加密后的值，这样更安全 #####
####################################################################

cat>/etc/openvpn/auth/checkpsw.sh<<EOF
#!/bin/bash

# 密码文件位置
PASSFILE="/etc/openvpn/auth/password"
# 日志文件位置
LOG_FILE="/var/log/openvpn-password.log"
# 时间打印格式
TIME_STAMP=`date "+%Y-%m-%d %T"`

if [ ! -r "${PASSFILE}" ]; then
    echo "${TIME_STAMP}: Could not open password file \"${PASSFILE}\" for reading." >>  ${LOG_FILE}
    exit 1
fi

CORRECT_PASSWORD=`awk '!/^;/&&!/^#/&&$1=="'${username}'"{print $2;exit}' ${PASSFILE}`
if [ "${CORRECT_PASSWORD}" = "" ]; then
    echo "${TIME_STAMP}: User does not exist: username=\"${username}\"." >> ${LOG_FILE}
    exit 1
fi

INPUT_PASSWORD_MD5=`echo -n "mchuan_ovpn@${password}" | openssl md5 | awk '{print $2}'`

if [ "${INPUT_PASSWORD_MD5}" = "${CORRECT_PASSWORD}" ]; then
    echo "${TIME_STAMP}: Successful authentication: username=\"${username}\"." >> ${LOG_FILE}
    exit 0
fi

echo "${TIME_STAMP}: Incorrect password: username=\"${username}\"." >> ${LOG_FILE}
exit 1

EOF

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68

创建密码文件。

vim /etc/openvpn/auth/password
格式：一行对应一个用户
用户名01 密码
用户名02 密码
... ...

例如：
zhangsan qwe123123
lisi qwe123456

1
2
3
4
5
6
7
8
9

认证脚本与密码文件权限配置。

# 认证脚本添加执行权限
chmod +x /etc/openvpn/auth/checkpsw.sh

# 密码文件修改权限以保证安全
chown nobody.nobody /etc/openvpn/auth/password
chmod 400 /etc/openvpn/auth/password

1
2
3
4
5
6

OpenVPN配置文件添加密码认证配置。

dev tap
proto udp
port 1194

server 10.200.0.0 255.255.255.0
topology subnet
push "route 192.168.10.0 255.255.255.0"
push "route 172.17.0.1 255.255.0.0"

# 配置客户端不需要证书认证
client-cert-not-required
# 配置用户密码认证脚本
auth-user-pass-verify /etc/openvpn/checkpsw.sh via-env
# 配置使用用户名密码登录认证
username-as-common-name
# 配置脚本安全级别
script-security 3

user nobody
group nobody

persist-key
persist-tun
keepalive 10 60

# 仍然配上证书
ca /etc/openvpn/cert/ca.crt
cert /etc/openvpn/cert/vpnsvc.crt
key /etc/openvpn/cert/pki/private/vpnsvc.key
dh /etc/openvpn/cert/pki/dh.pem

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

# 客户端

OpenVPN配置文件中添加auth-user-pass参数即可。

dev tun
proto udp
remote 192.168.10.11
port 1194

auth-user-pass

persist-key
persist-tun
keepalive 10 60

# 只需要配CA证书，无需配客户端证书
ca /etc/openvpn/cert/ca.crt

1
2
3
4
5
6
7
8
9
10
11
12
13

#Linux #代理服务 #OpenVPN

← Firewalld防火墙管理本地yum仓库搭建→
